新疆预付费型高压真空断路器厂家
概述
户外高压真空计量式断路器是三相交流50Hz、额定电压12kV的户外真空断路器、计量一体化开关设备，与三相多功能表配套实现开断、关合配电系统负荷电流、过载电流和短路电流，并具有高精度高压计量装置，实现有功电能表、无功电能表、有功需量表、功率因数、预付费表、复费率表的所有计量、计算记账功能。又可灵活预置多功能超负荷报警和自动断电、缺相报警、记录、自动抄表。以国际标准IC卡RS485接口，红外通讯、大画面液晶显示多项技术，灵活预置多种功能，以IC卡或手持电脑为媒介实现用户与供电部门计算机的信息传输。电力部门可根据本地具体情况自行选择一种或多种传输方式，方便电力部门实现计算机网络管理，从而适应对用户有效及时地现代化科学管理需求。




户外高压真空计量式断路器本产品符合***标准GB1984-2003、GB/T17215-2002、GB17201-

1997;产品自带操作电源，能可靠的为操作、信号、报警系统供电。

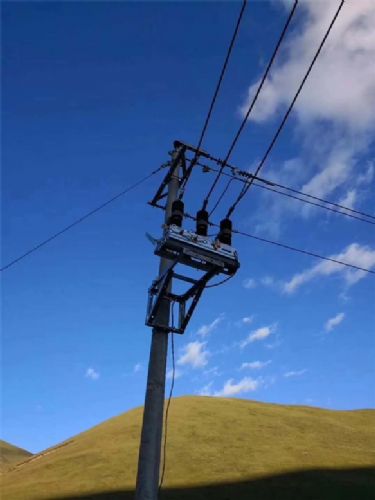

ZW32-12/630带计量箱真空断路器（预留预付费）

ZW32-12/630带计量箱真空断路器（预留预付费）




工作原理

储能过程：

拉动机构手动储能拉环，或给机构电动储能信号，电机带动储能拐臂给储能弹簧储能，通过储能保持环节保持此能量。

合闸过程：

合闸时，拉动机构手动合闸拉环或给机构电动合闸信号，合闸弹簧能量释放，机构输出轴转动，通过拐臂、连杆带动灭弧室动触头向上运动，与静触头接触，并提供接触压力，同时为分闸弹簧储能，通过机构的合闸保持环节正常扣接使断路器保持合闸状态。




使用环境
2.1 海拔高度：不超过1000米（超过为高原型）
2.2周围空气温度：-45℃~+40℃
2.3相对温度：日平均不大于95%，月平均不大于90%
2.4风速：不超过35m/s
2.5无易燃、爆炸危险、化学腐蚀及剧烈振动场所。
2.6污染等级：III




订货须知

1.产品型号、名称、额定电压、电流、开断容量，保护CT变化。
2.组合互感器箱电流互感器变化，***等级，电压互感器变比，***度，是否要求容量，三柱式五柱式。

3.控制线路技术要求。
4.是否配置外部连接电缆，规格、型号数量。
5.订货数量及附件。
6.配用手动或电动式操作机构，操作电压AC110V、AC220V、DC110V、DC220V可选；如果客户要求不带组合互感器，原则上客户自备操作电源。客户特殊要求供方附带操作电源，可加装内置电压互感器型式供应。
